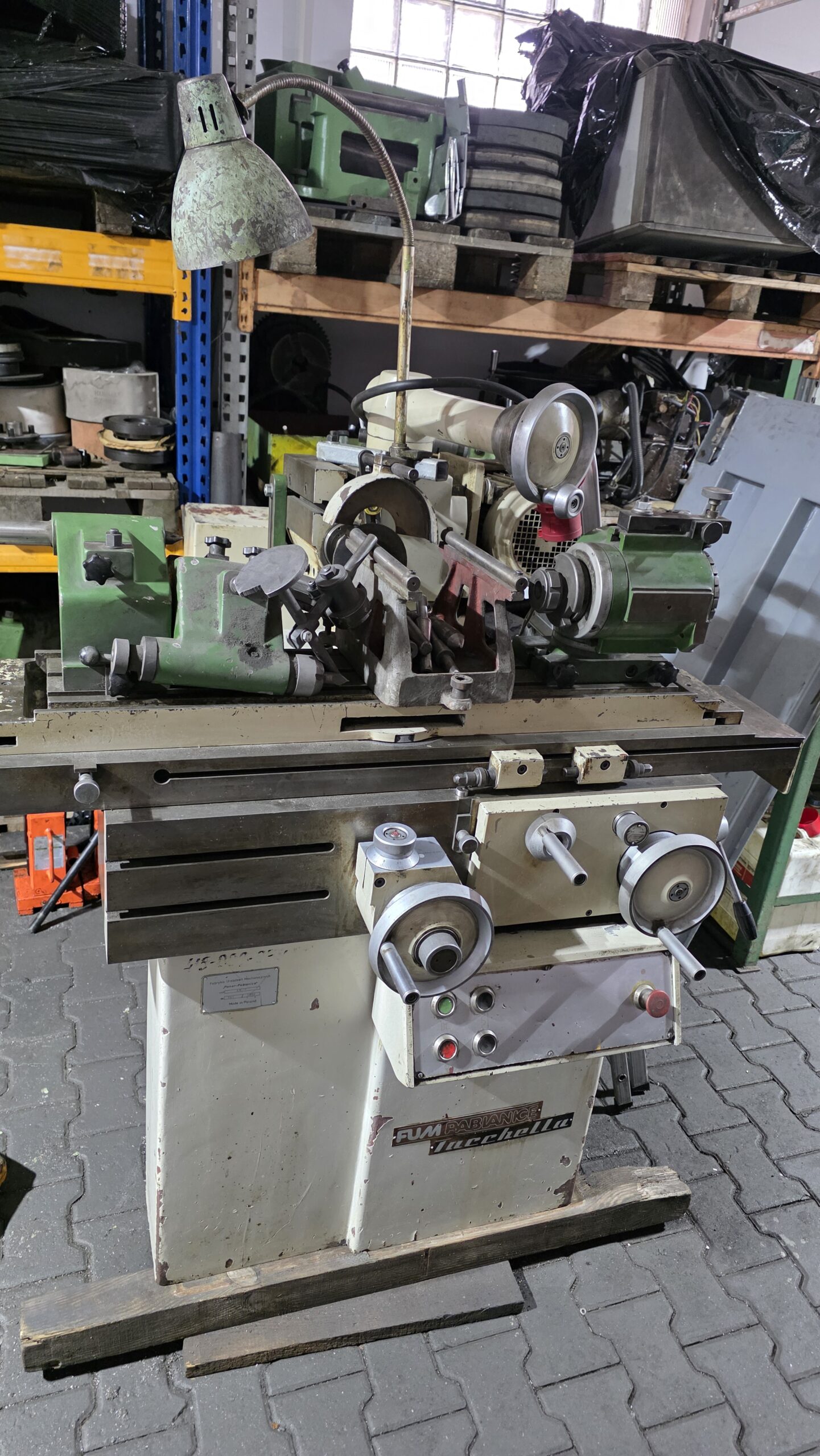

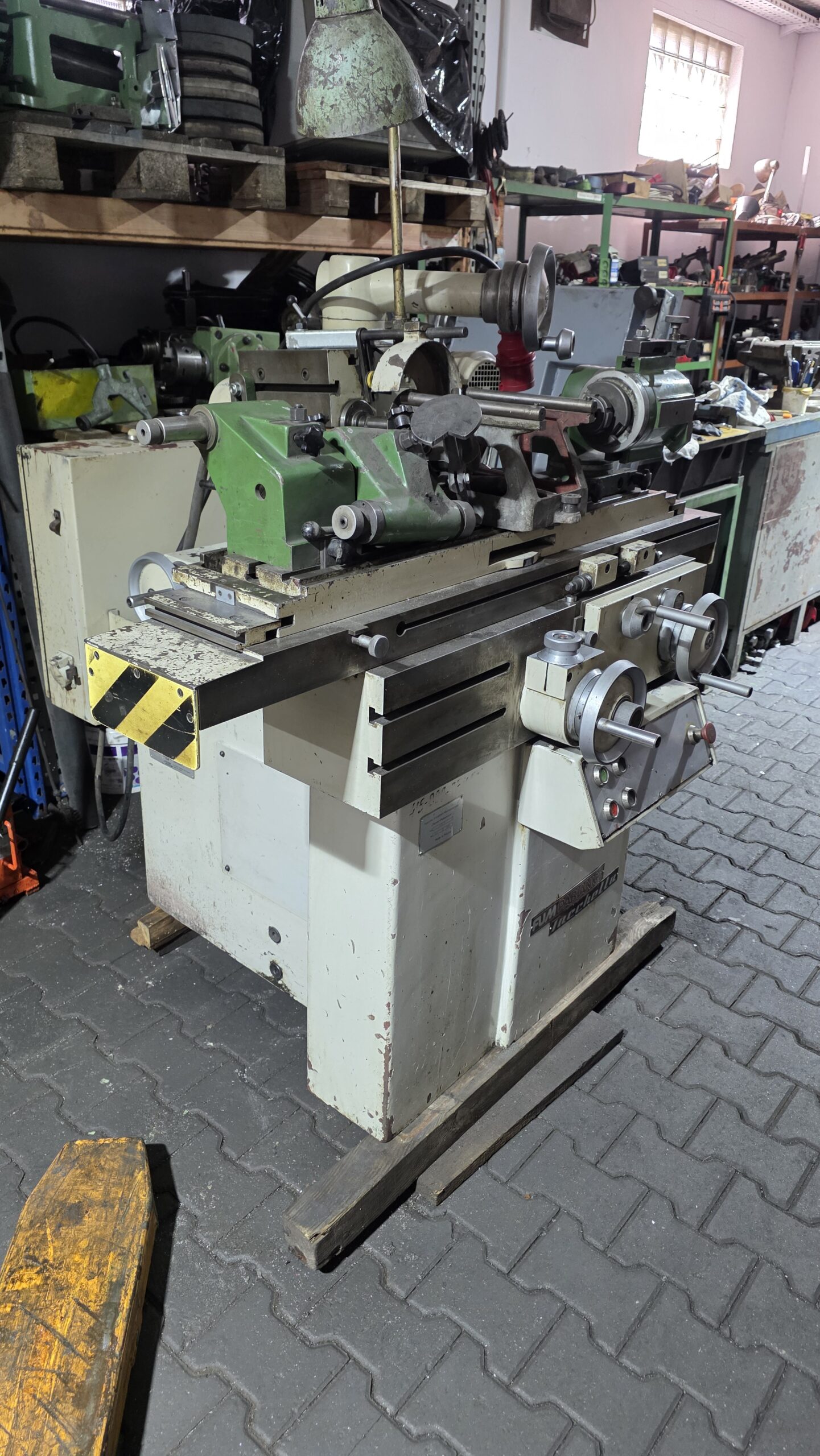

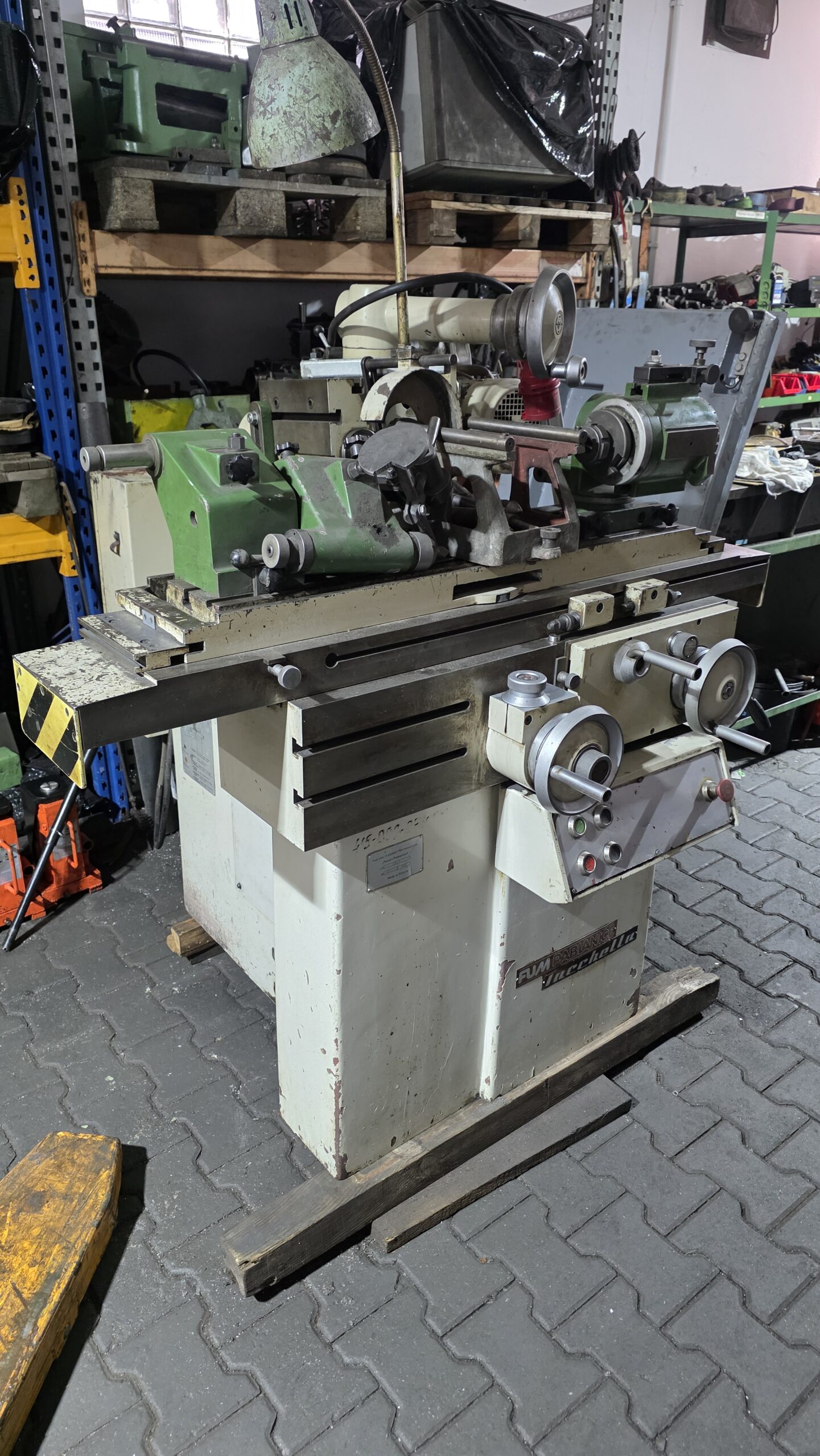

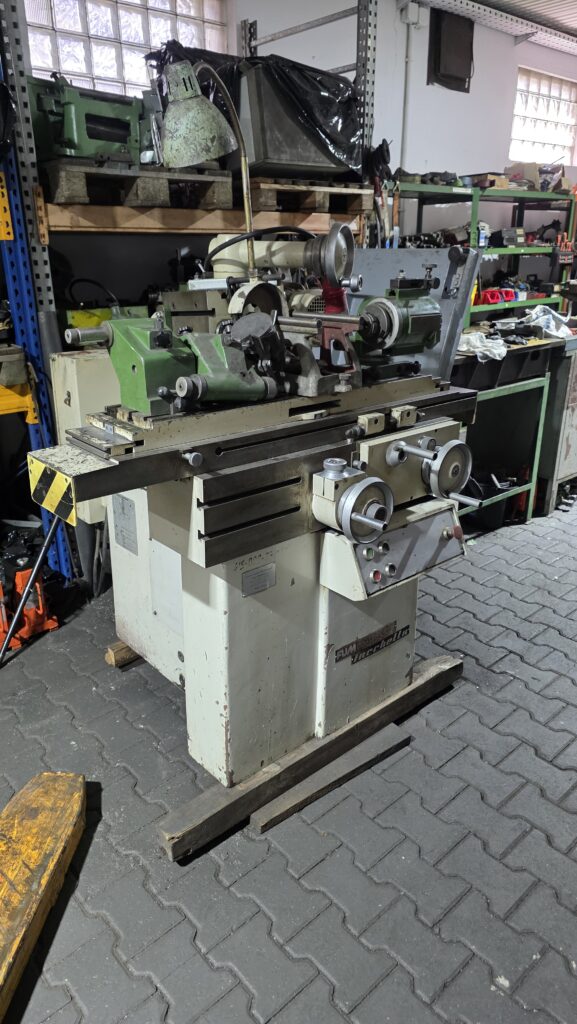

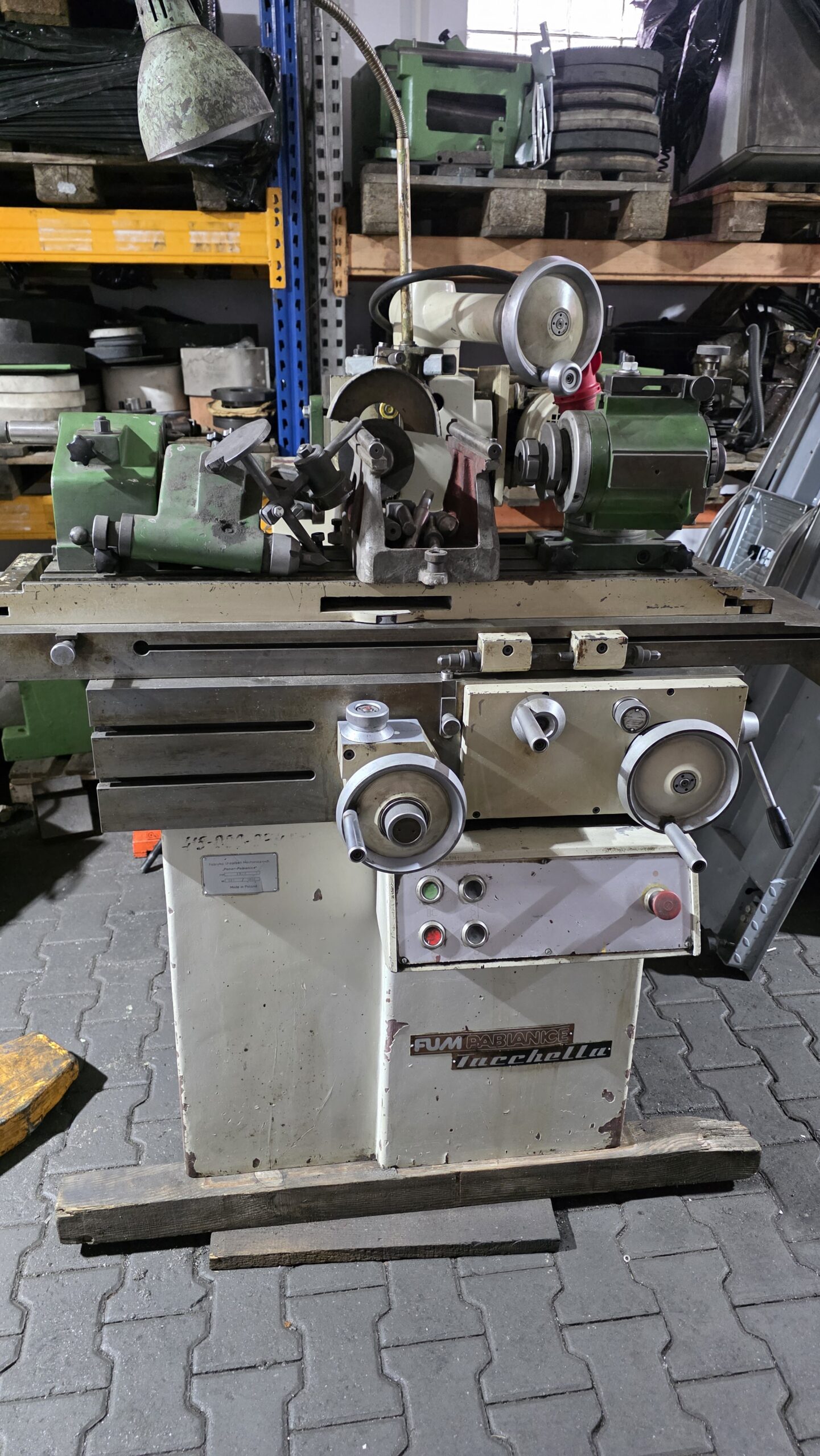

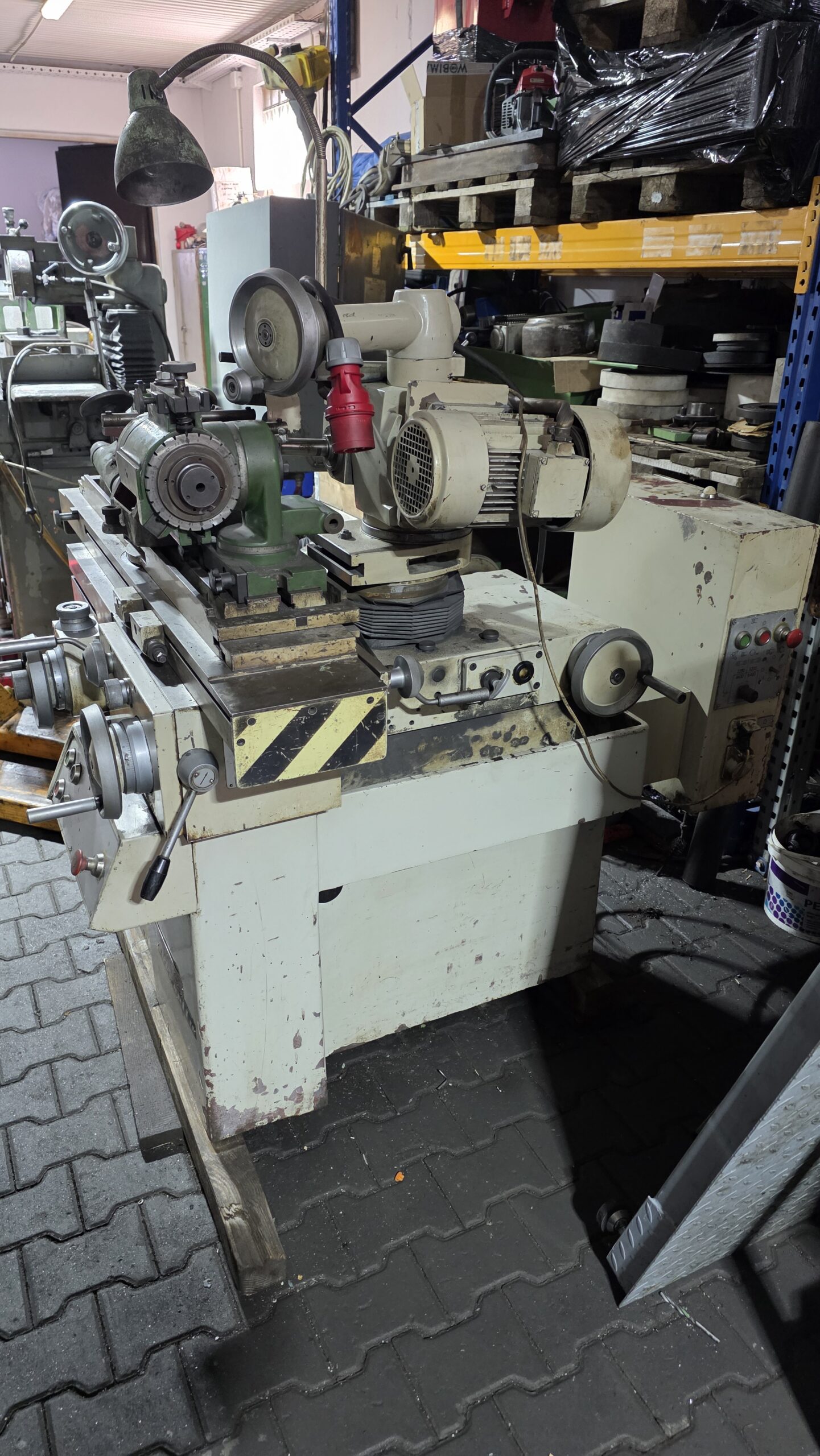

DANE TECHNICZNE SZLIFIERKI NARZĘDZIOWEJ TACCHELLA 4M/P

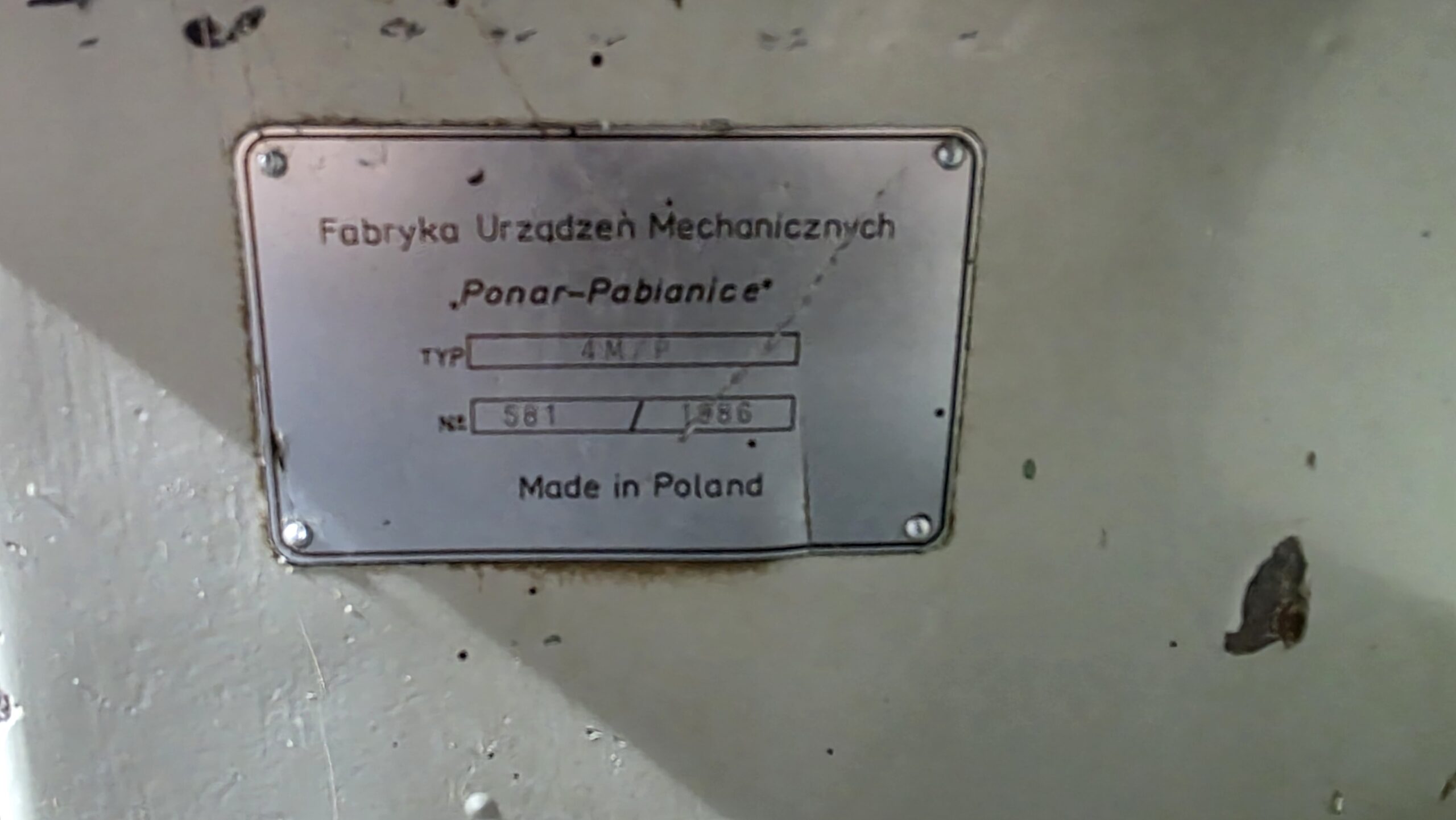

- Producent: TACCHELLA (Włochy)
- Model: 4M/P (wersja manualna)
- Rok produkcji: 1986
Przestrzeń robocza i stół:
- Wielkość powierzchni roboczej stołu: 140 x 900 mm
- Maksymalna średnica szlifowania w kłach: 250 mm
- Wznios osi kłów nad powierzchnią stołu: 125 mm
- Maksymalna odległość między kłami koników: 550 mm
- Maksymalna odległość między kłami głowicy i konika: 500 mm
- Zakres obrotu stołu: 360°
Zakresy przesuwów i sterowanie:
- Ręczny przesuw wzdłużny stołu: 400 mm
- Ręczny przesuw poprzeczny głowicy ściernicy: 200 mm
- Pionowy przesuw kolumny (głowicy): 250 mm
- Rodzaj napędu posuwów: Wyłącznie ręczny (wersja manualna)

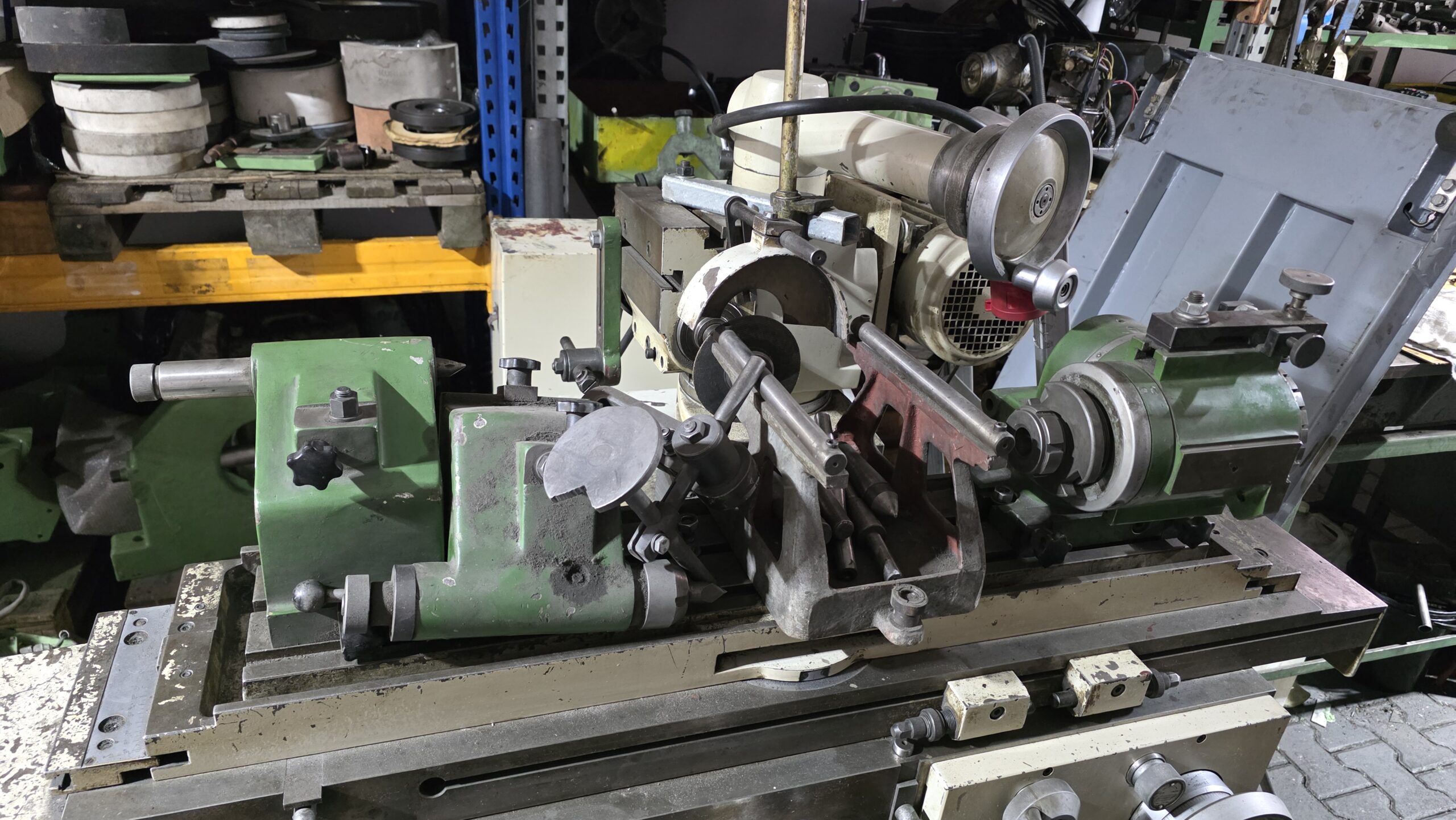

Wrzeciono i głowica ściernicy:
- Ilość obrotów wrzeciona ściernicy: 2200 – 6400 obr./min (regulacja stopniowa)
- Największa średnica ściernicy: 200 mm
- Skręt wrzeciona ściernicy w płaszczyźnie poziomej: 360°
- Skręt wrzeciona ściernicy w płaszczyźnie pionowej: ±20°
Dane elektryczne i gabaryty:
- Napięcie zasilania: 3×380 V / 50 Hz
- Wymiary gabarytowe maszyny (szer. x dł. x wys.): ok. 1300 x 1400 x 1700 mm
- Masa własna szlifierki: ok. 1050 kg
