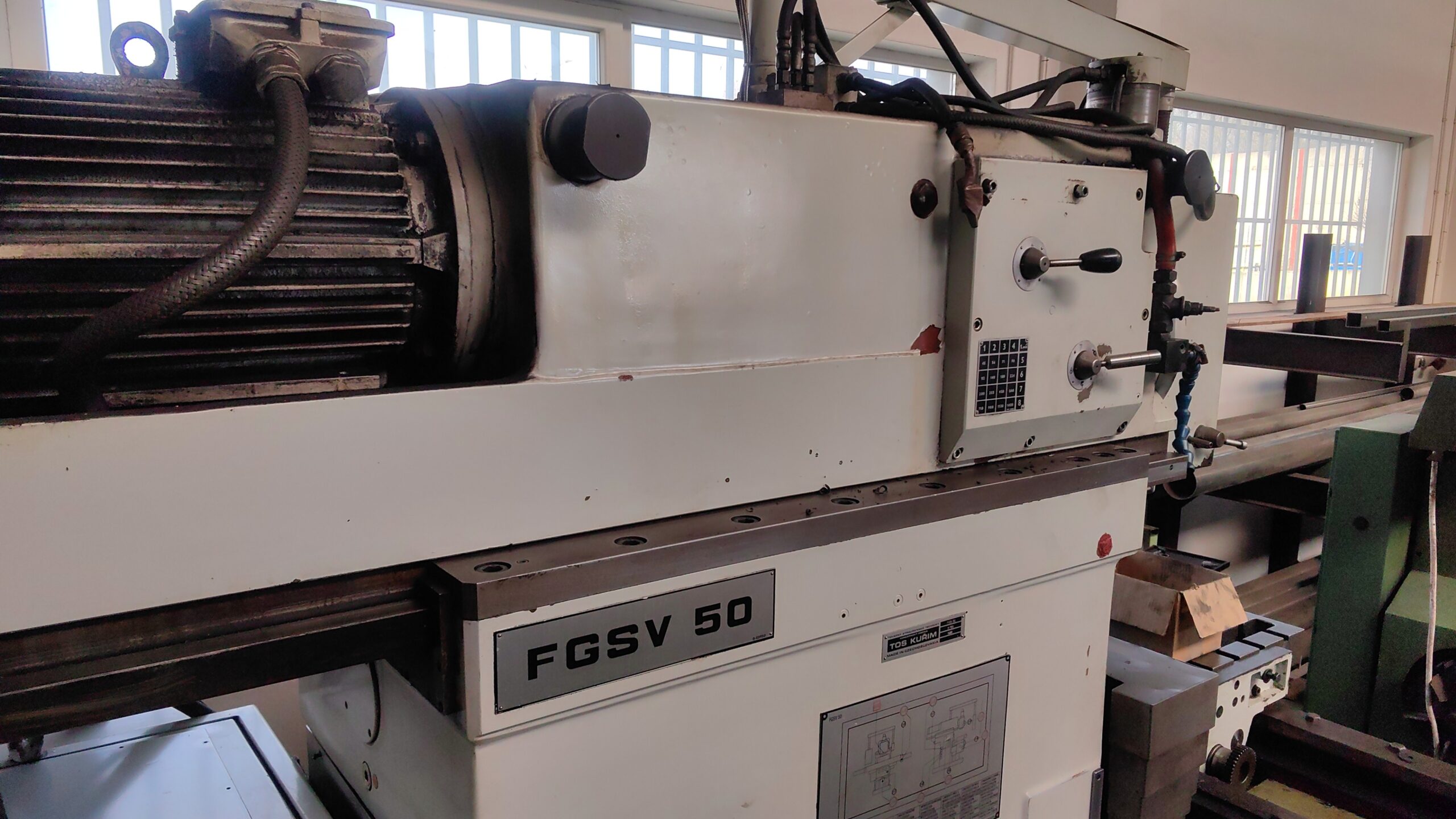

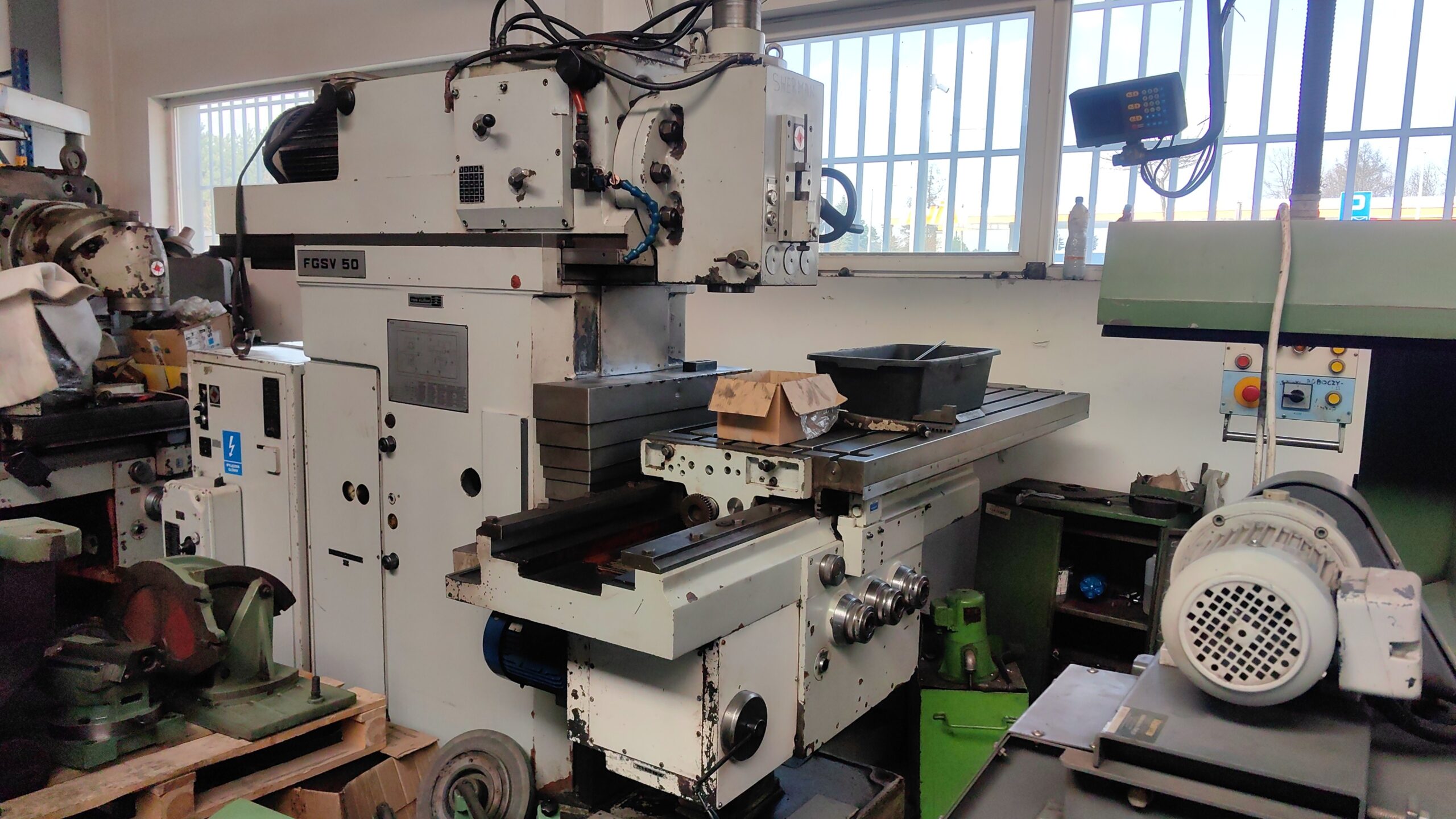

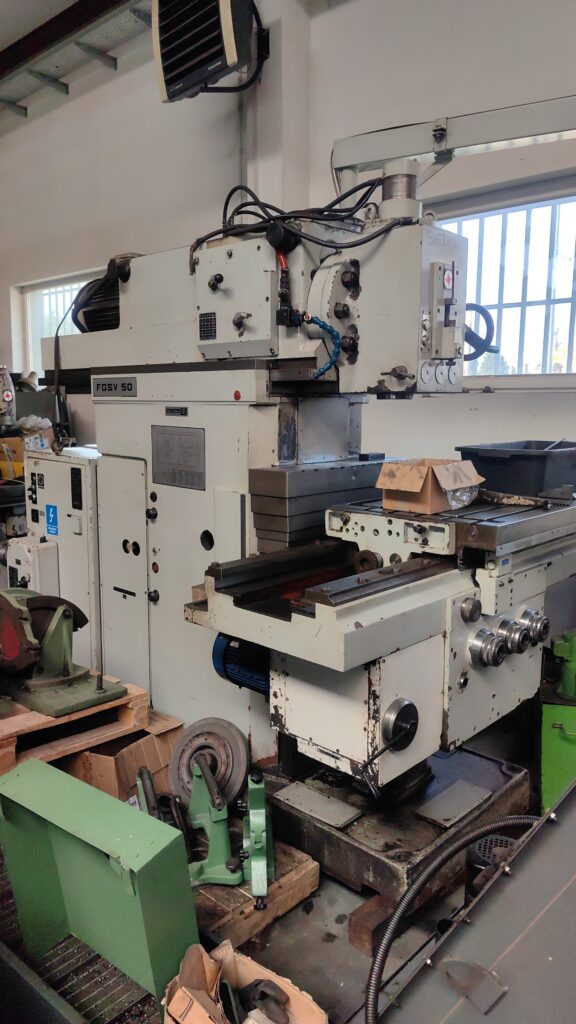

FGSV 50 – Dane techniczne:
Podstawowe dane maszyny:

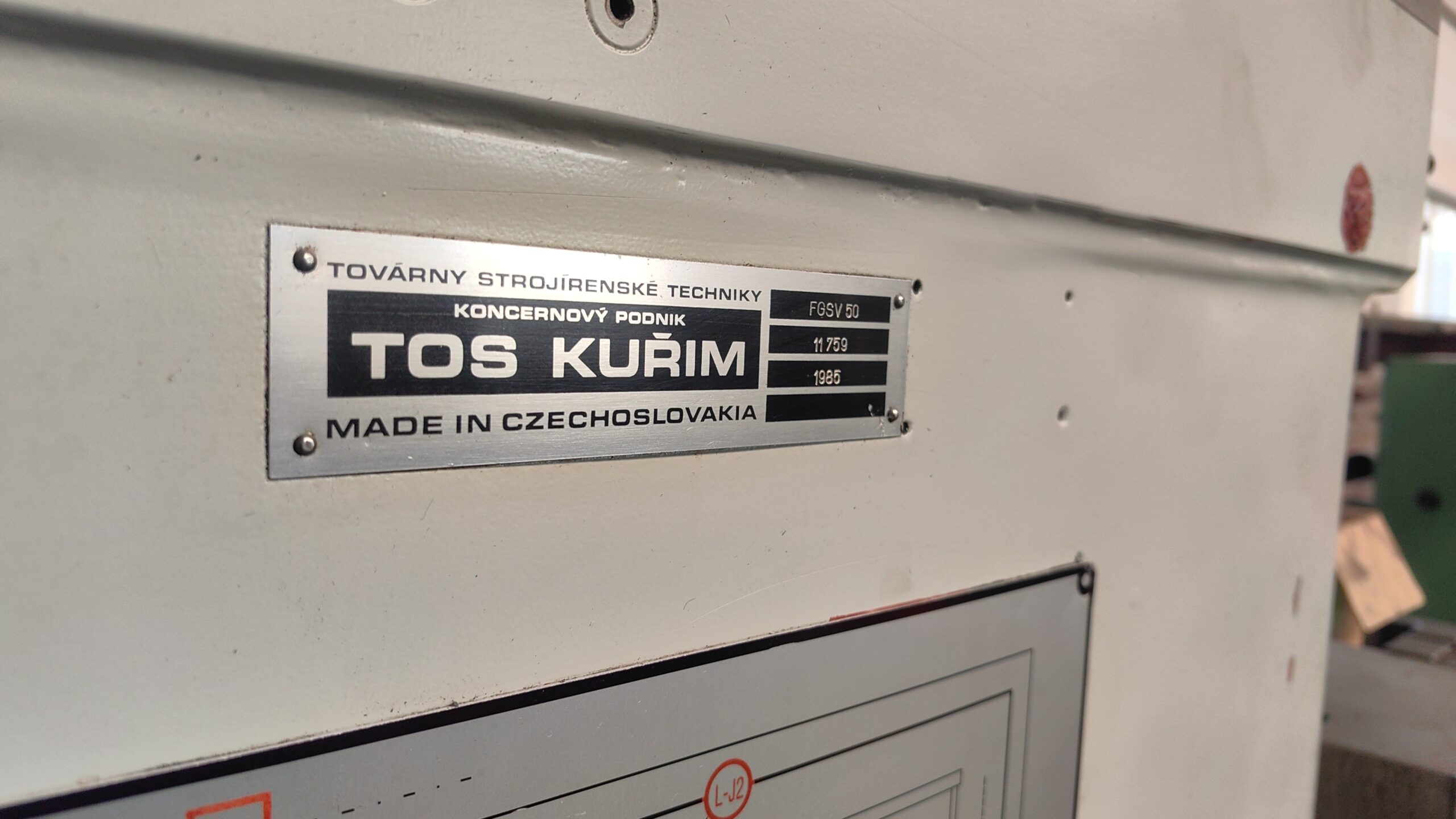

Producent: TOS Kuřim
Długość całkowita: 3 200 mm
Szerokość całkowita: 3,475 mm
Wysokość całkowita: 2,620 mm
Całkowita waga: 6,500 kg
Całkowity pobór mocy: 23 kVA
Zakres roboczy:
Skok wzdłużny osi X
1400 mm
Skok poprzeczny osi Y
670 mm
Skok pionowy osi Z
500 mm
Wrzeciono robocze:
Stożek wgłębienia we wrzecionie
ISO 50
Liczba kroków / zakres prędkości
18 / 35,5 – 1 440 n / min
Ex. silnik wrzeciona
15 kW
Maks. moment skręcający na wrzecionie.
2 000 Nm
Zakres posuwu X – Y / Z:
Liczba stopni / zakres
16/10 – 1 800 / 2,5 – 450 mm / min
Szybki przesuw:
4 000 / 1 000 mm / min
Stoły:
Powierzchnia stołu (szerokość x długość)
630 x 1800 mm
Maks. obciążenie stołu (w osi)
1 200 kg
